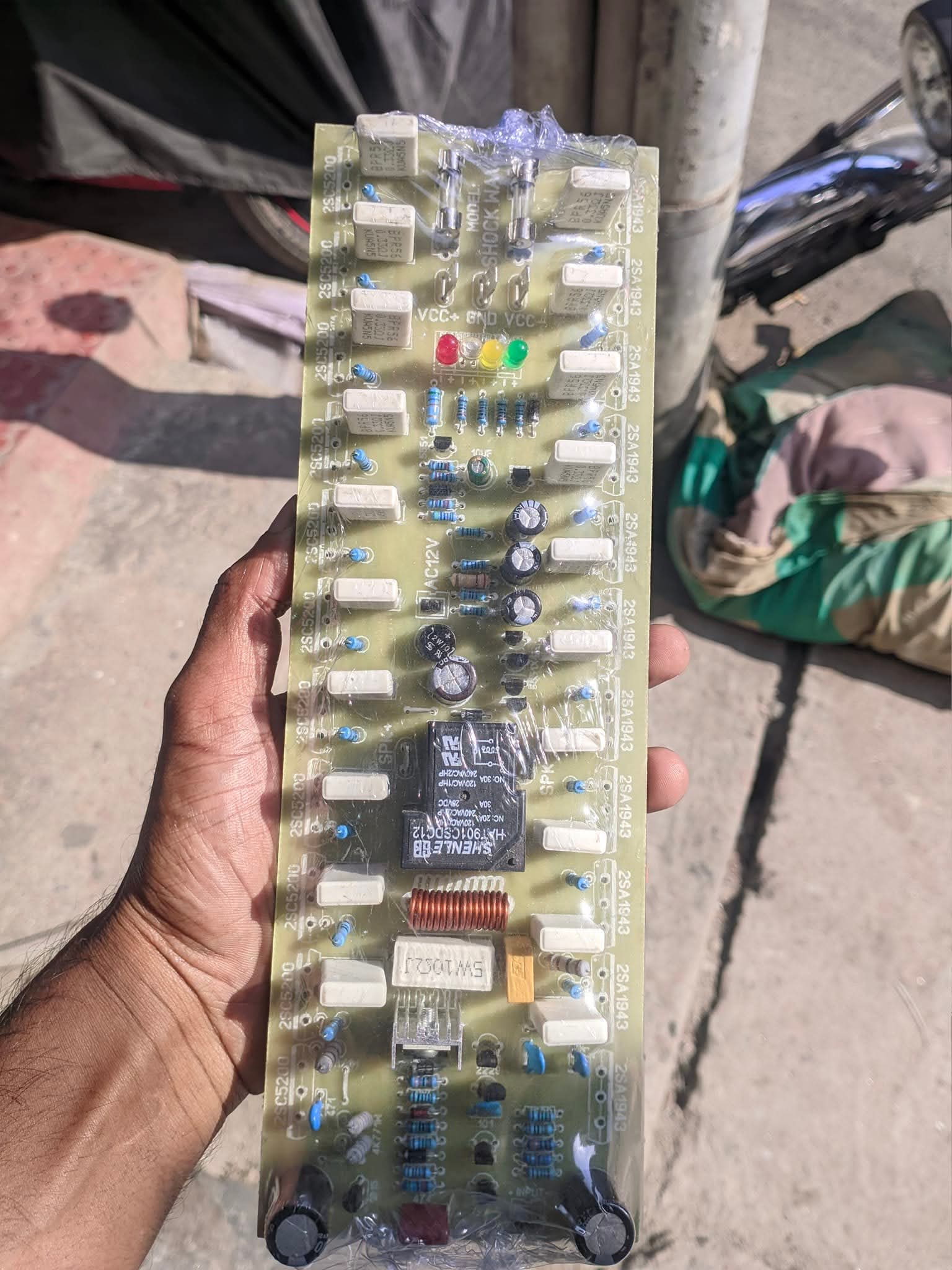

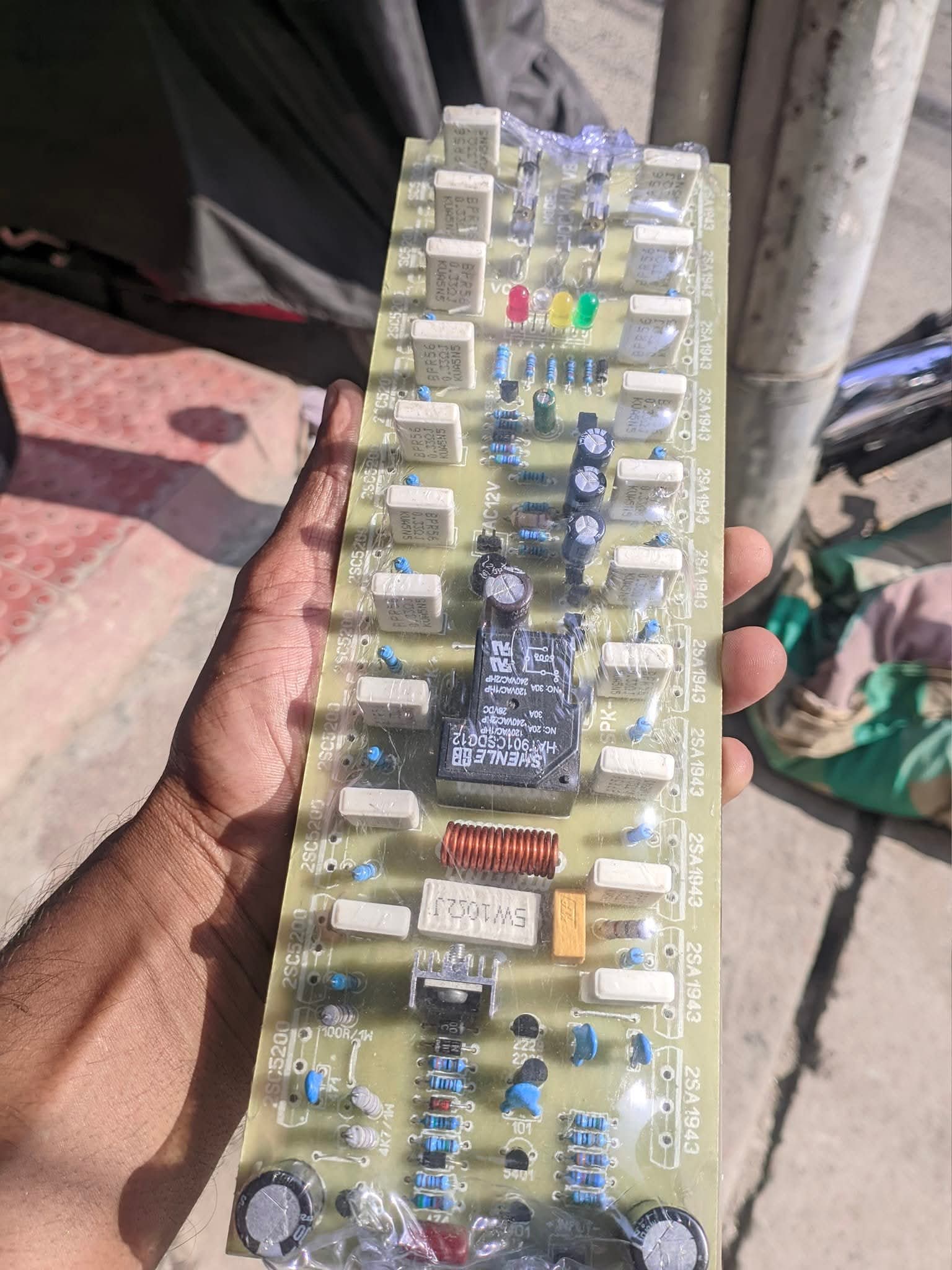

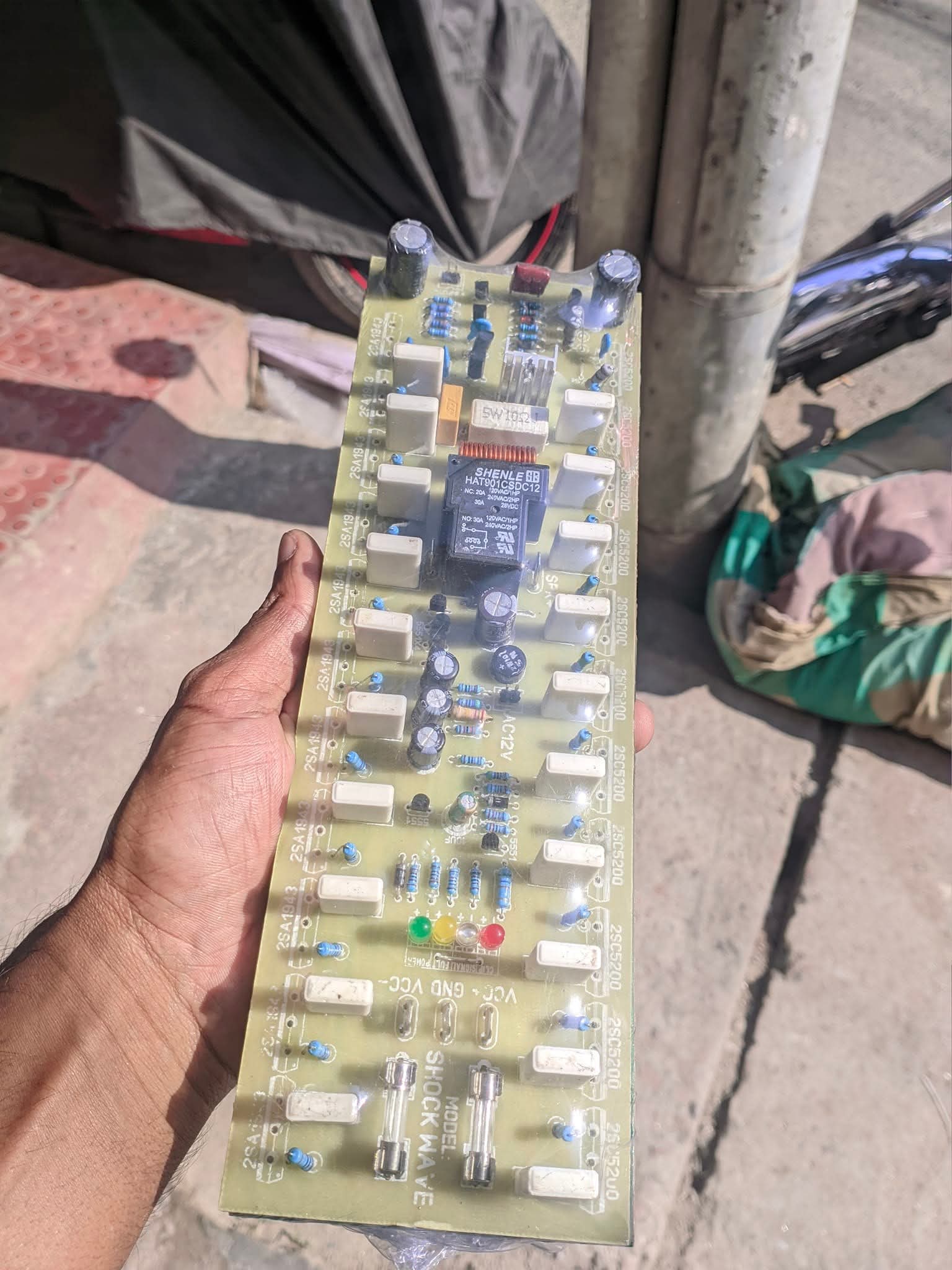

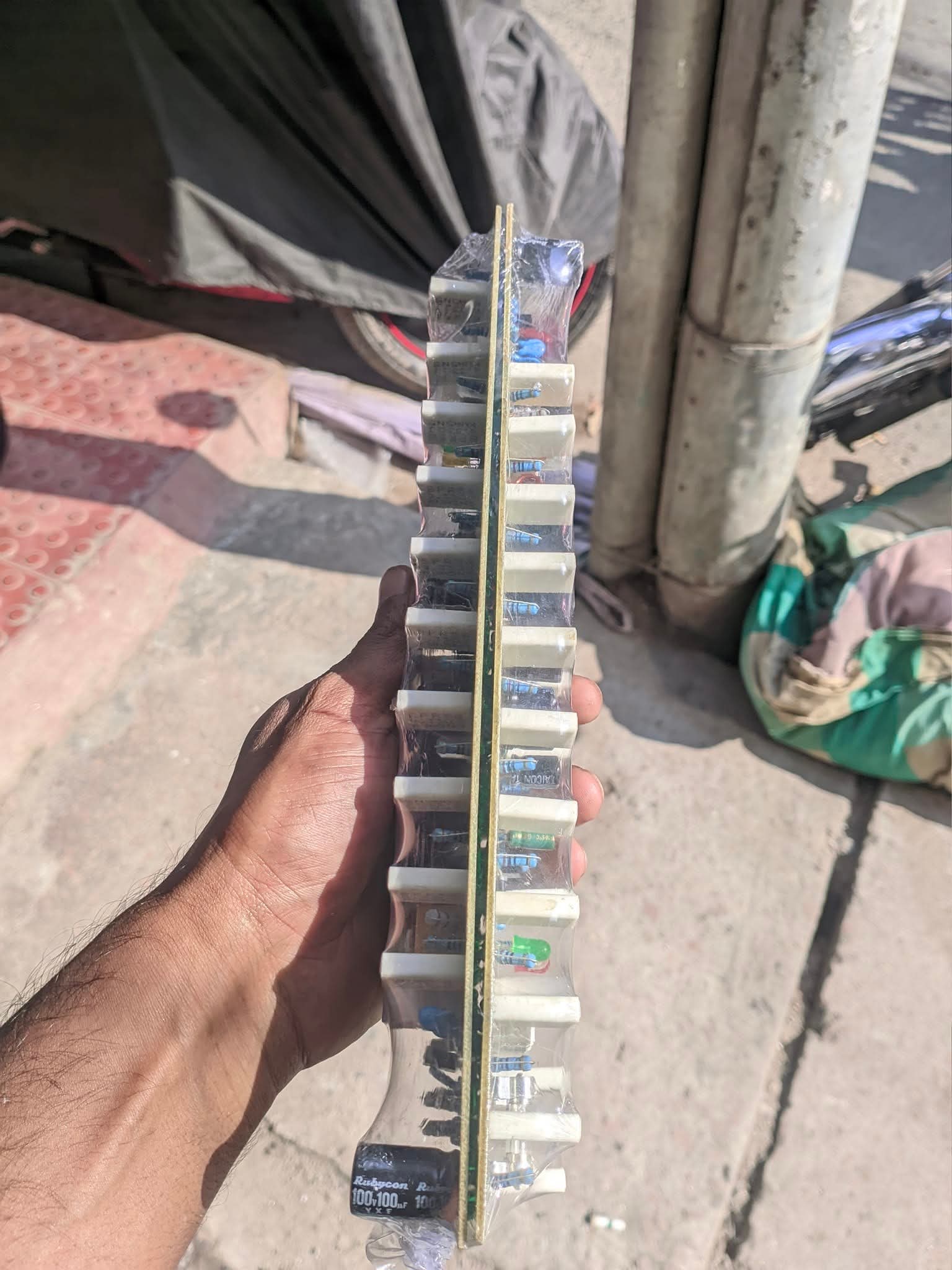

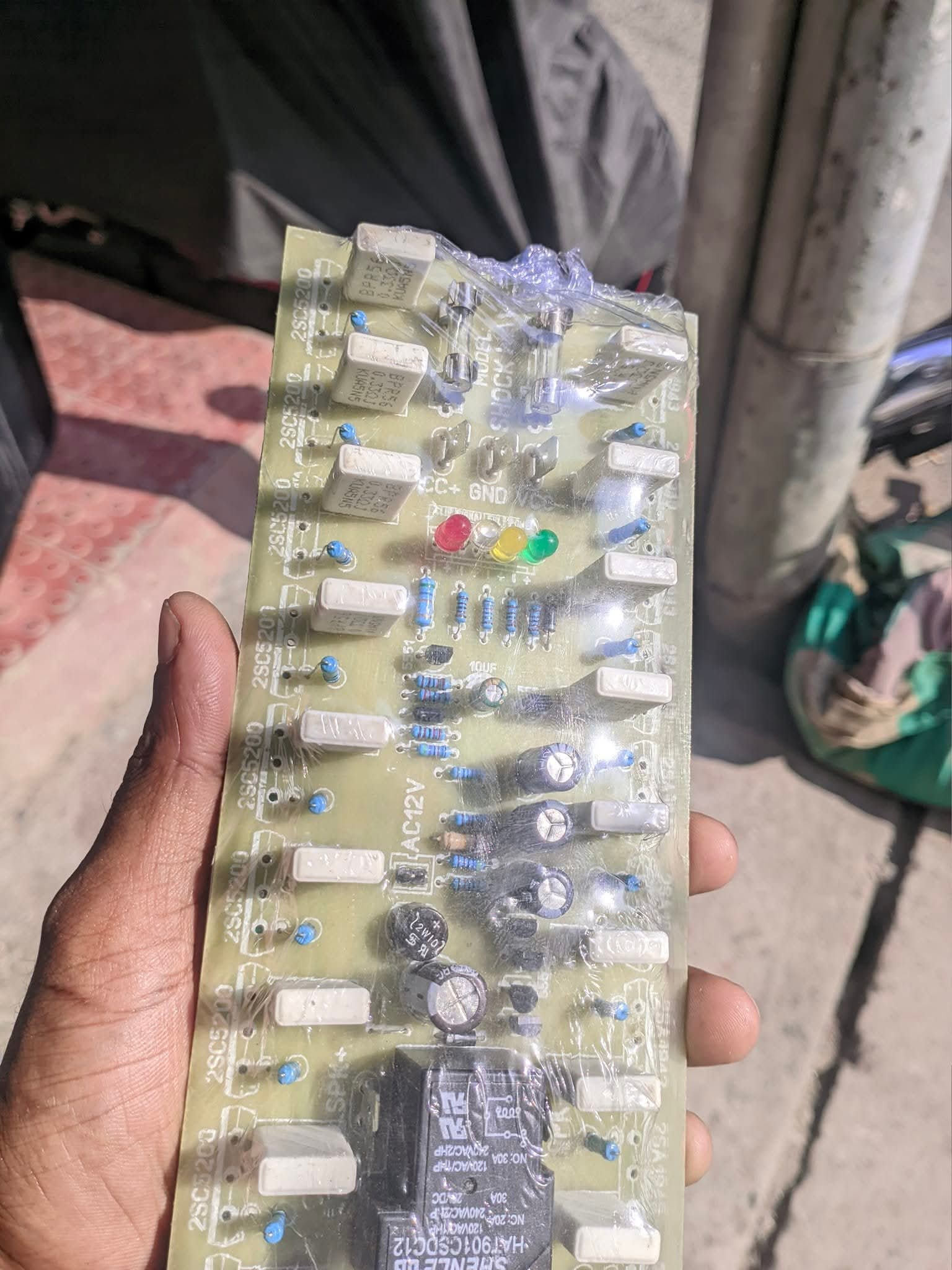

Shock Wave V.1 22 Transistor Professional Class AB Mono Amplifier Board
আপনার প্রফেশনাল সাউন্ড সিস্টেম ও হাই-পাওয়ার অডিও অ্যাপ্লিকেশনের জন্য নিয়ে এলো শক্তিশালী Shock Wave V.1 Mono Amplifier Board। এটি একটি ট্রু প্রফেশনাল ক্লাস এবি (Class AB) অডিও অ্যাম্প্লিফায়ার সার্কিট, যা নিখুঁত সাউন্ড কোয়ালিটি এবং দীর্ঘস্থায়িত্ব নিশ্চিত করার জন্য ডিজাইন করা হয়েছে।
প্রধান বৈশিষ্ট্যসমূহ:
২২টি পাওয়ার ট্রানজিস্টর সাপোর্ট: বোর্ডটির দুই পাশে প্রফেশনাল গ্রেডের 2SC5200 এবং 2SA1943 ট্রানজিস্টর ব্যবহারের জন্য ডেডিকেটেড স্লট রয়েছে, যা আপনাকে দেবে শক্তিশালী এবং ক্রিস্টাল ক্লিয়ার বাস (Bass) ও ক্রিস্প ট্রিবল (Treble)।
ক্লাস এবি এমপ্লিফিকেশন (Class AB): অডিও সিগন্যালের বিকৃতি বা ডিস্টরশন (Distortion) কমিয়ে হাই-ফিডেলিটি (Hi-Fi) সাউন্ড আউটপুট প্রদান করে।
বিল্ট-ইন স্পিকার প্রোটেকশন: মূল্যবান স্পিকারকে যেকোনো ধরণের শর্ট সার্কিট বা ডিসি ভোল্টেজ লিকেজ থেকে রক্ষা করতে এতে ব্যবহার করা হয়েছে উচ্চ মানের SHENLE HAT901CSDC12 রিলে (Relay)।
ডুয়াল ফিউজ সেফটি: মেইন পাওয়ার লাইনে ওভারলোড বা আকস্মিক ভোল্টেজ ফ্ল্যাকচুয়েশন থেকে সার্কিটকে সুরক্ষিত রাখতে এতে দুটি গ্লাস ফিউজ সকেট যুক্ত করা হয়েছে।
এলইডি ইন্ডিকেটর (LED Indicators): পাওয়ার স্ট্যাটাস এবং প্রটেকশন মোড সহজে বোঝার জন্য রয়েছে লাল, হলুদ ও সবুজ রঙের ৩টি সিগন্যাল এলইডি।
প্রিমিয়াম বিল্ড কোয়ালিটি: উন্নত মানের গ্লাস ফাইবার PCB, হেভি-ডিউটি কয়েল (Inductor), হাই-ওয়াট সিরামিক রেজিস্টর এবং রুবিকন (Rubycon) ক্যাপাসিটর ব্যবহার করা হয়েছে, যা উচ্চ তাপেও সার্কিটকে রাখে স্থিতিশীল।
প্রযুক্তিগত স্পেসিফিকেশন (Specifications):
মডেল: Shock Wave V.1
অ্যাম্প্লিফায়ার টাইপ: Class AB (Mono)
সাপোর্টেড ট্রানজিস্টর: 2SC5200 & 2SA1943 (মোট ২২টি স্লট)
মেইন পাওয়ার সাপ্লাই: VCC+, GND, VCC- (ডুয়াল পাওয়ার সাপ্লাই)
প্রোটেকশন সার্কিট পাওয়ার: AC 12V ডেডিকেটেড ইনপুট
রিলে কারেন্ট রেটিং: 30A (স্পিকার প্রোটেকশন)
প্যাকেজে যা থাকছে:
১ পিস Shock Wave V.1 22 Transistor Mono Amplifier Board (পিকচারে প্রদর্শিত কম্পোনেন্ট সহ)।
নোট: দীর্ঘস্থায়ী ও সর্বোত্তম পারফরম্যান্সের জন্য এই সার্কিটের সাথে পর্যাপ্ত সাইজের অ্যালুমিনিয়াম হিটসিংক (Heatsink) এবং কুলিং ফ্যান ব্যবহার করার পরামর্শ দেওয়া হচ্ছে।
